鹽城客戶酸洗廠，現場硝酸儲罐需要安裝液位計與流量計

一、現場測繪：

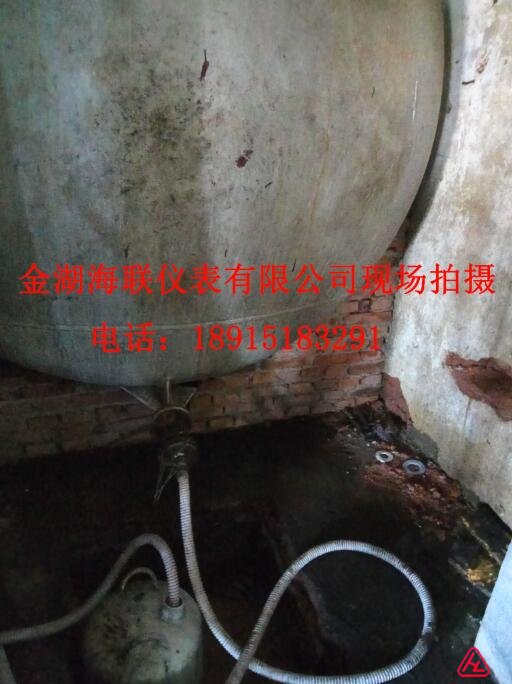

客戶罐體為直徑1.6米，長2.5米鋁質臥式罐體與水平面略帶角度

罐頂有一帶蓋人孔（進酸孔），一外徑20mm排氣孔，側面底部有一DN32口徑出料口，連接一DN32內襯四氟，碳鋼球閥，在接一316L材質寶塔接頭接四氟軟管。

二、客戶用酸流程：

現場臥式鋁罐沒有液位計，不知道罐內酸的余量，不能及時的購進硝酸，影響生產進度。

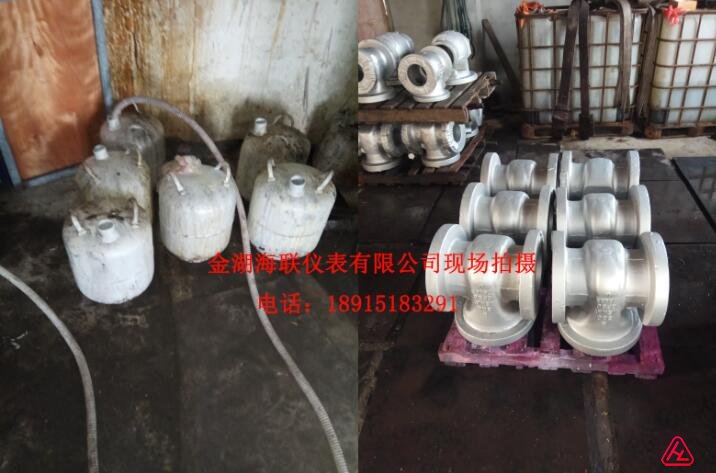

客戶現場有50kg容積的鋁罐，每次放六罐，每罐用時一分鐘，因現場硝酸為發煙硝酸，放酸時會有大量酸霧，對每次放入小罐的酸量把握不好，難免會有溢出的情況，酸的多少對產品酸洗的效果也有一定的影響。放入小罐的酸在人工倒入酸洗池，存在一定的不便與危險，六罐酸進酸洗池兩到三天用完。

三、計算選型：

1.液位計的選型

液位計考慮選用磁翻板液位計，直觀穩定，現場臥式儲罐直徑為1.6米，與水平面又有一定的角度，將磁翻板液位計的量程范圍設計到2米，選用304內襯四氟材質。

選型：

名稱：磁翻板液位計，型號：HLUZ-2000-16A-1.36SN，海聯儀表

參數:    量程：2000mm,介質：硝酸，耐溫：常溫，耐壓：1.6mpa,材質：304內襯四氟乙烯，法蘭接口DN25,現場顯示型

2.流量計的選型

流量計算：50kg容積的鋁罐，每次放六罐，每罐用時一分鐘，查相關資料得知發煙硝酸密度約為1.5g/cm3=1500kg/m3 ,計算得到：

瞬時流量Q=50(kg)*60(min)/ 1500(kg/m3)=2m3/h

硝酸有腐蝕性，所以考慮選用電磁流量計，選鉭電極，內襯四氟乙烯，一體化現場顯示，現場接口為DN32自流，考慮到自流，隨著罐內的液位逐漸減少流速會變慢，所以考慮變徑到DN20口徑，來減小流量，延長時間，使表測量的更加穩定。

選型：

名稱：電磁流量計，型號：HLDE-DN20K5C1E2F1P3D1J1，海聯儀表

參數：內徑：20mm，介質：硝酸，溫度：常溫，耐壓：1.6mpa,流量：0.57-6m3/h,現場顯示瞬時+累積流量，鉭電極，內襯四氟乙烯，220V供電，輸出4-20ma,一體化法蘭連接，本體材質碳鋼

四、設計安裝：

因現場只有側面底部有一個DN32的法蘭口可以，所以考慮做三通來解決液位與流量測量的問題，流量計前后做直管段，加裝球閥。

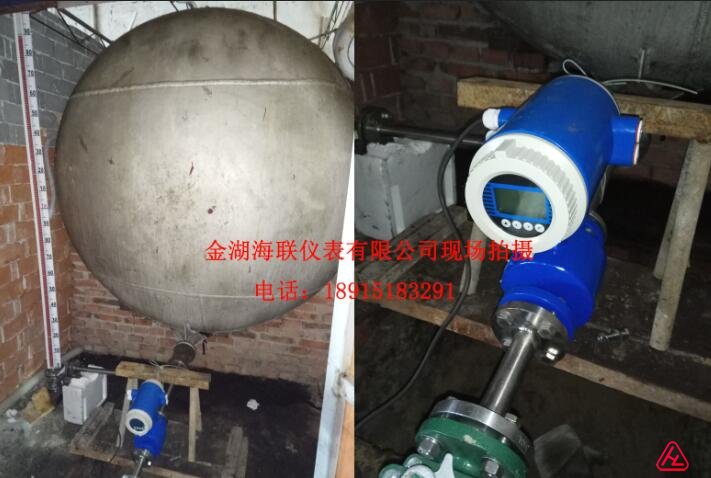

現場安裝圖

五、總結：

通過安裝磁翻板液位計，現場可以一目了然的看到罐里的液位，方便酸的訂購儲備，安裝電磁流量計，可以省去向小罐里加酸的復雜過程，直接由管道輸送到酸洗池中，省時省事，計量精準，安全環保不浪費，利于成本核算控制，同時也給鹽城酸洗行業易制爆介質安全生產，樹立是示例典范。
