DH6409VE隔爆定值控制儀介紹
2020年03月28日
一、概述
DH6409VE定值控制儀是利用ATmega128A高級單片機作為CPU進行定量控制的計算機流量?jī)x表。DH6409VE定值控制儀是我公司在用戶大量的實際經驗、生產要求的基礎上，結合用戶使用過程中不斷改進而開發的一套可靠性好、功能強大、性能穩定、適用性廣泛及維護操作方便的定值控制儀。
二、主要技術參數
1、輸入
①流量信號
電壓信號：
ZF 幅度5V（P-P）以上， 頻率0 ～50Hz
QF 幅度5V（P-P）以上， 頻率0 ～200Hz
GDF 幅度12V（P-P）以上， 頻率0 ～1KHz
②．溫度信號輸入:三線制, Pt100鉑電阻,分辨率±0.1℃。
2、輸出
①．定值量輸出：接點容量DC24V,5A
②．提前量輸出：接點容量DC24V,5A
③．最大累算量：9999999
④．定值設定范圍：0～999999.9
⑤．脈沖當量設定范圍：0.00001～9.99999
⑥．累計誤差±1脈沖
3、通訊：
RS485硬件，MODBUS RTU協議
4、正常工作條件
相對濕度：≤85％ 環境濕度：0℃～40℃
周圍空氣中不含有腐蝕性氣體
5、外形尺寸:
300×240×150（mm×mm×mm）(長×寬×深)
6、工作電源：AC 220V±10% 頻率 50Hz
7、防爆等級：DⅡBT4
8、防護等級：IP65

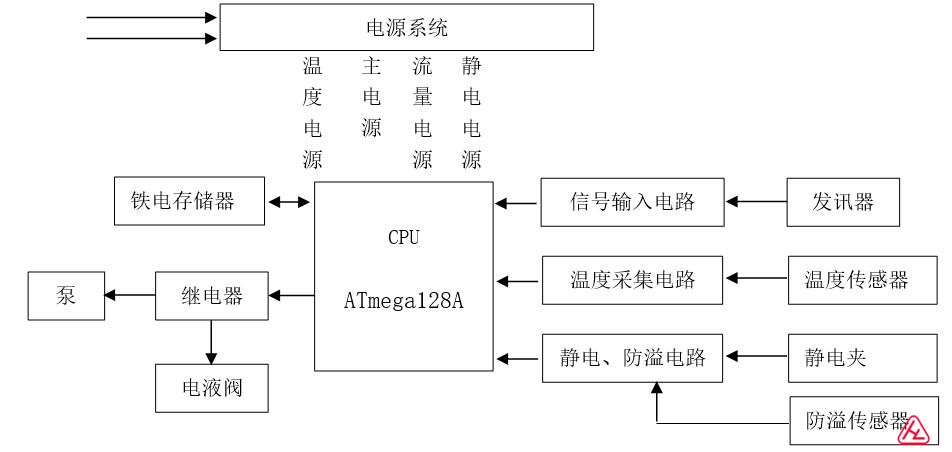

三、DH6409VE原理框圖

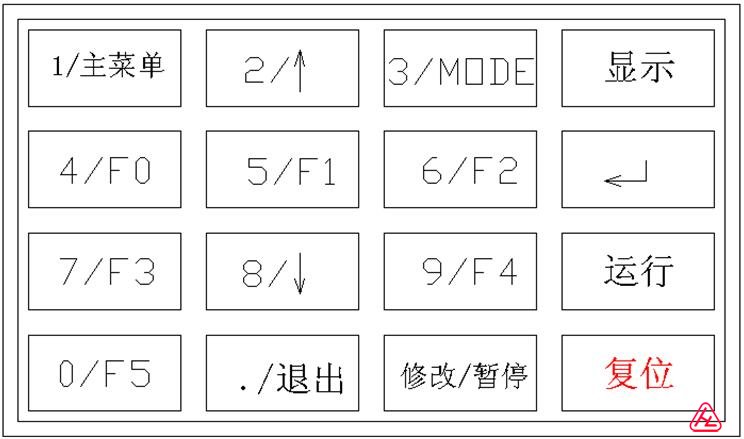

四、鍵盤功能介紹
| 按鍵 | 功能 |
| 1/主菜單 | Ⅰ、數字鍵1,Ⅱ、為“主菜單”功能鍵，按此鍵返回主菜單。 |
| 2/↑ | 數字鍵2，菜單操作時為“向上”選擇鍵。 |
| 3/MODE | 數字鍵3 |
| 4/F0 | 數字鍵4 |
| 5/F1 | 數字鍵5 |
| 6/F2 | 數字鍵6 |
| 7/F3 | 數字鍵7 |
| 8/↓ | 數字鍵8，菜單操作時為“向下”選擇鍵， |
| 9/F4 | 數字鍵9 |
| 0/F5 | 數字鍵0 |
| ./退出 | 菜單界面時按“退出”返回上一界面，修改數據時為小數點. |
|
修改/暫停 |
Ⅰ、發油過程中按此鍵可暫停發油（奇數次暫停，偶數次繼續運行） Ⅱ、發油過程中由于靜電或溢油引起的暫停，在連接好靜電或接好防溢設備后按此鍵繼續運行 Ⅲ、修改數據時可以清除數據 |
| 顯示 | 按“顯示”可以進入運行監控界面 |
| 回車鍵 | 確認鍵，按此鍵進入下一條目. |
| 運行 | 按此鍵進入發油狀態 |
| 復位 | 按此鍵可以重啟儀表 |
|
