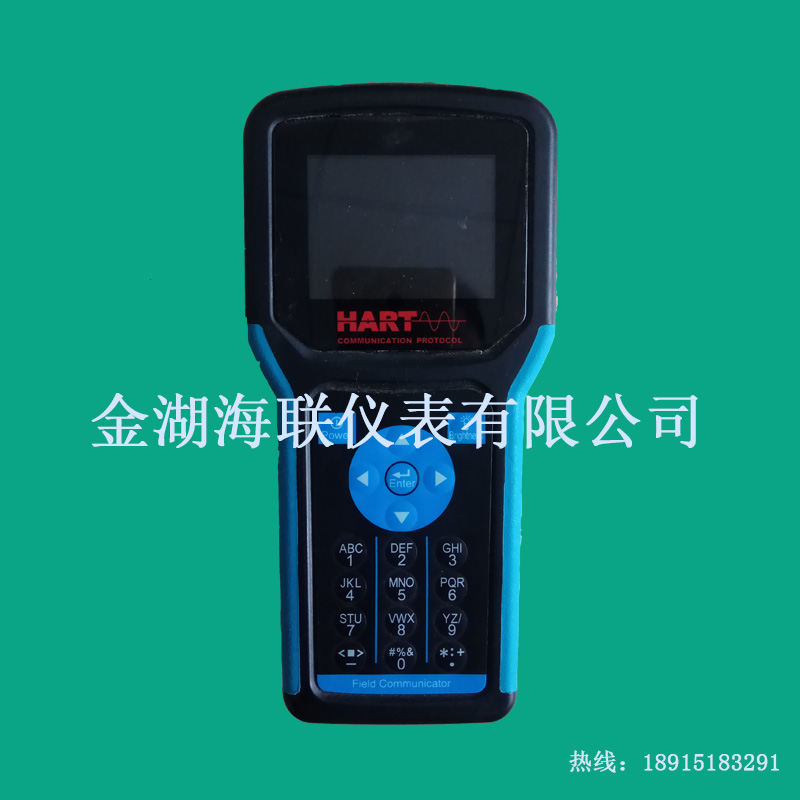

一、HL-S475A系列HART475手操器功能概述

本通訊器適合HART協議智能變送器的通訊操作，與HART275、HART375、HART475兼容，具有極好的兼容性，可通訊1151，3051，EJA，,ABB，E+H，Honeywell變送器及流量方面的HART協議的進口儀表。完全兼容國產的各種智能變送器。

二、HL-S475A系列HART475手操器設備配備：

 手操器           一臺                 電池           一塊

 工具包           一個                 充電器        一部

 通訊線纜       一條                 操作手冊    一本

 250歐姆電阻 一支

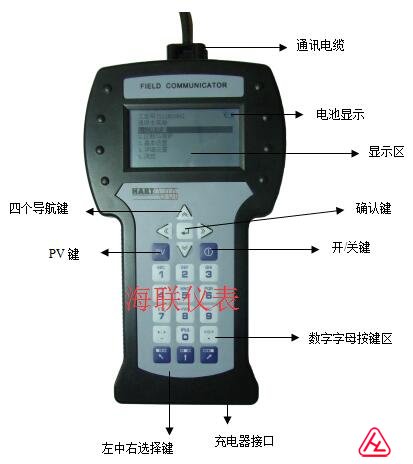

三、HL-S475A系列HART475手操器界面介紹


四、HL-S475A系列HART475手操器開機注意事項

在開機前，請確保以下幾點：

·該現場通訊器沒有物理機械損壞

·電池已充滿電。

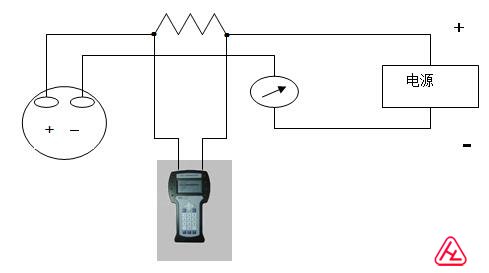

·將現場通訊器連接到回路（如圖2-2）

·回路中串有250歐姆的電阻

啟動現場通訊器：

在啟動前請保證該設備已充好電。啟動時按住電源開關鍵，直到液晶屏亮，開機成功。

關閉：如若要關閉現場通訊器，可按住開關鍵直至其顯示關閉，關機

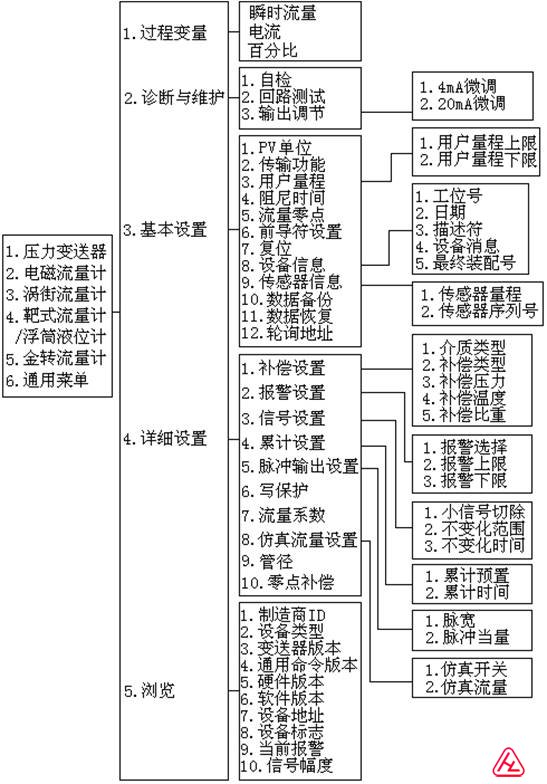

五、HL-S475A系列HART475手操器程序一覽表

1檢測菜單

1.1輪詢檢測

1.2按輪詢號檢測

1.3選擇設備類型

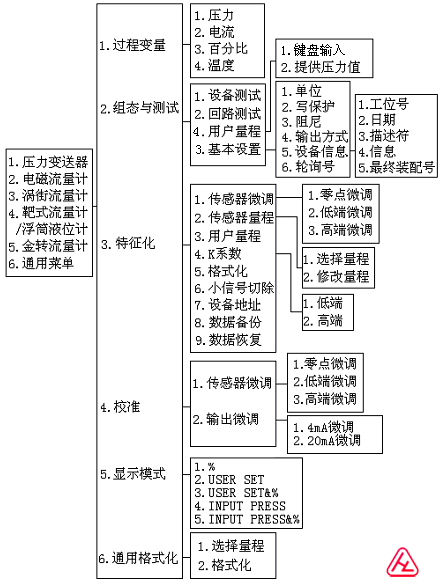

2壓力變送器主菜單

2.1過程變量

2.2組態與測試

2.3特征化

2.4校準

2.5顯示模式

2.6通用格式化

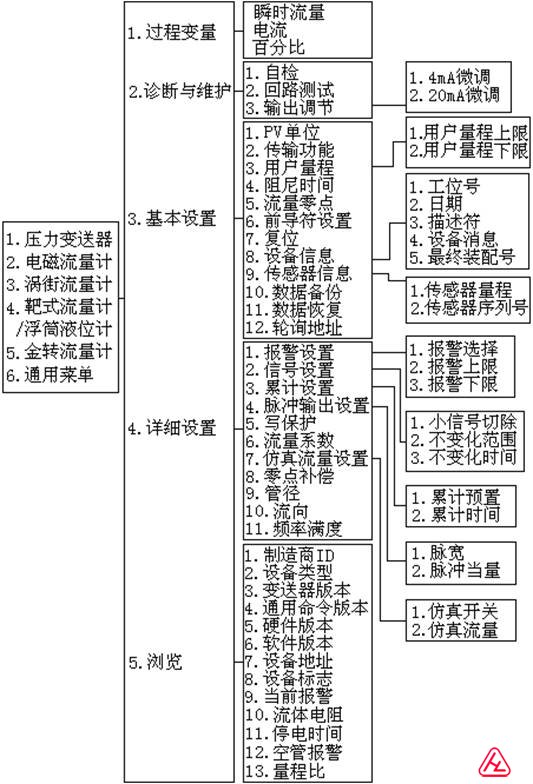

3電磁流量計主菜單

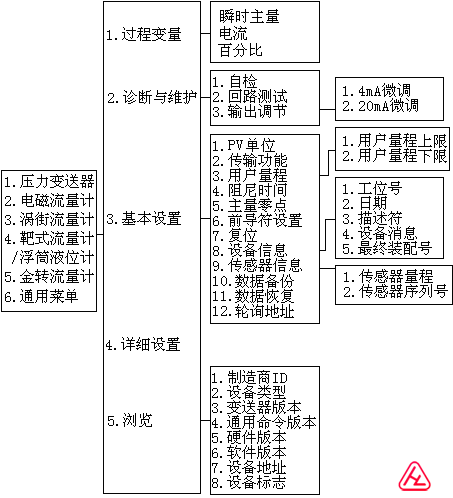

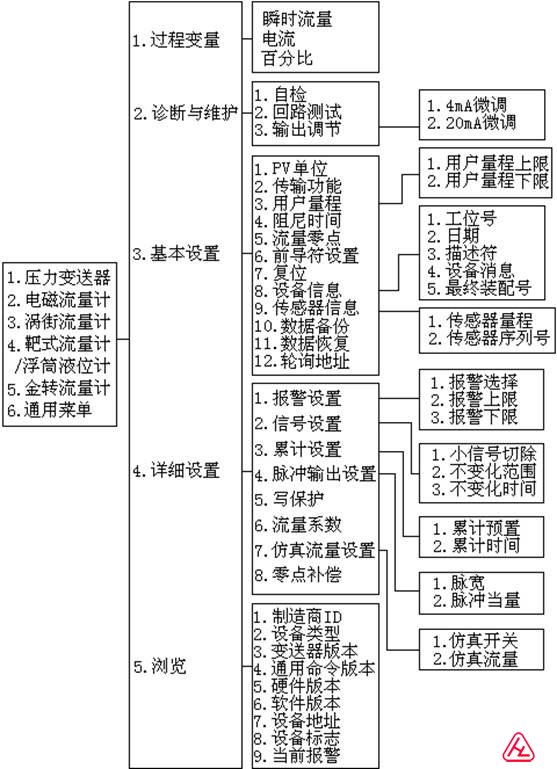

4渦街流量計主菜單

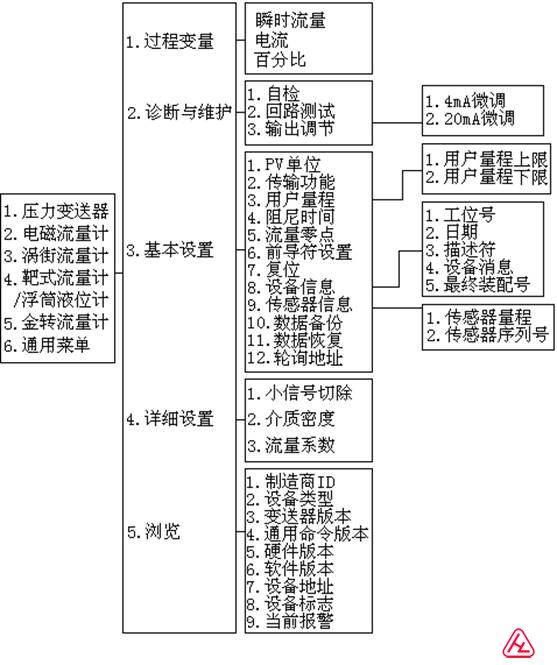

5靶式流量計/浮筒液位計主菜單

6金轉流量計主菜單

7通用主菜單
